什么是光纤尾纤? 尾纤是一段光纤电缆,一头有一个光连接器,另外一端则是一段暴露的光纤。连接器端用来连接设备,而另外一端则通过熔接与其他光缆纤芯相连,这样可以将插入损耗降到最低。采用机械式或者熔接的方式将尾纤连接到分布式光缆上,可以显著简化电缆系统的安装和维护工作。 尽管存在单根尾纤解决方案,但尾纤可以制作成雌性接口成对固定在接线板上,以连接到终端。此外,尾纤也有雄性接口,直接和光收发器相连。 尾纤的类型 与光纤插塞式光缆缆相似,尾纤有多个类型,例如单模、多模、单芯、双芯等等。以下是通用ST/SC/LC/FC尾纤的图解样本。 除了上述普通类型外,还有束状和带状尾纤,这两种尾纤都是可分支尾纤。此外还有一种特殊的防水尾纤,防水尾纤严格按照国际电工委员会IEC标准制造,插入损耗低,回波损耗高,具有良好的互换性和重复推拉性能,使用非常方便。防水尾纤带有结实的护套和防水密封头部连接器,可以用于...
过去几年时间,得益于低成本和现有局域网的 性,我们见证了10/100M以太网和快速以太网的迅速应用。然而,网络宽带仍然限制了用户用网时的数据传输速度。在此情况下,对于高速率通信中日益增长的网络需求,千兆以太网(1000M)成为了增加网络带宽的最佳解决方案。 千兆以太网基础知识 千兆以太网(GbE 或1G)是以太网标准的倒数第二次演变。在计算机网络中,它是由IEEE802.3-2008标准定义的一个描述各种以每秒千兆位速率(每秒1,000,000,000 bits)传输以太网帧的术语。它于1999年开始使用,由于运行速度相当快,逐步取代了有线局域网中的快速以太网。 不同的千兆以太网标准解决方案 千兆以太网标准定义了一个千兆媒体独立接口(称为GMII)到以太网介质访问控制层、管理、中继器操作、拓扑规格和四个物理层信号系统:1000BASE-SX(短波光纤)、1000BASE-LX(长波光纤)、1000BASE-CX(短程铜缆)、1000BASE-T(传输介质为四对CAT5非屏蔽双绞线,最长传输距离达100m). 即千兆以太网可以在三种介质中运行:光纤跳线(单模光纤SMF或多模光纤M...

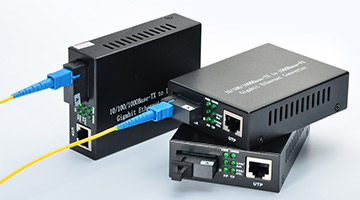

光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。 产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,且通常定位于宽带城域网的接入层应用;如:监控安全工程的高清视频图像传输;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。 1、 收发器RJ45口与其他设备连接时,使用何种连线? 原因:收发器的RJ45口接PC机网卡(DTE数据终端设备)使用交叉双绞线,接HUB或SWITCH(DCE数据通信设备)使用平行线。 2、 TxLink灯不亮是什么原因? 答: 1、接错双绞线 2、双绞线水晶头与设备接触不良,或双绞线本身质量问题 3、设备没有正常连 3、光纤正常连接后TxLink灯不闪烁却常亮是什么原因? 原因: 1、引起该故障一般为传输距离太长; 2、与网卡的兼容性问题(与PC机连接) 4、Fxlink灯不亮是什么原因? 原因: 1、光纤线接错,正确接法为TX—RX,RX&md...
设备施工规范 ●机架安装的位置、方向、应符合设计要求。 ●机架安装应端正牢固,列内机面平齐,机架间隙不得大于3mm,垂直偏差不应大于机架高度的1‰。 ●机架应采用膨胀螺栓对地加固。设备的加固方式应符合设计要求。 ●抗震烈度在7度以上的地区,机架安装必须进行抗震加固,其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的相关要求。 ●子架在机架中安装位置应符合设计规定;子架与机架的加固应符合设备装配要求。 ●子架安装应牢固、排列整齐,机盘型号及设备面板排列应符合设计要求,插接件接触良好。 ●壁挂式设备应安装牢固、横平竖直,底部距地面高度应符合设计要求。 ●机架标识应符合建设方要求,标识应统一、清楚、明确,位置适当。 ODF施工 ODF架的安装应符合下列要求: 1.安装位置、机面朝向应符合设计要求。 2.安装垂直偏差应不大于机架高度的1‰。 3.相邻机架应紧密靠拢,机架间隙应小于 3mm;列内机面平齐,无明显凹凸。 光纤连接线的敷设应符合以下要求: 1.光纤连接线的型号规格应符合设计要求,余长不宜超...
光纤接续点损耗如何测量 1.熔接接头损耗评估 某些熔接机使用一种光纤成像和测量几何参数的断面排列系统。通过从两个垂直方向观察光纤,计算机处理并分析该图像来确定包层的偏移、纤芯的畸变、光纤外径的变化和其他关键参数,使用这些参数来评价接头的损耗。依赖于接头和它的损耗评估算法求得的接续损耗可能和真实的接续损耗有相当大的差异。 2.使用光时域反射仪(OTDR) 光时域反射仪(OTDR:Optical Time Domain Reflectometer)又称背向散射仪,其原理是:往光纤中传输光脉冲时,由于在光纤中散射的微量光,返回光源侧后,可以利用时基来观察反射的返回光程度。 由于光纤的模场直径影响它的后向散射,因此在接头两边的光纤可能会产生不同的后向散射,从而遮蔽接头的真实损耗。如果从两个方向测量接头的损耗,并求出这两个结果的平均值,便可消除单向OTDR测量的人为因素误差。 然而,多数情况是操作人员仅从一个方向测量接头损耗,其结果并不十分准确,事实上,由于具有失配模场直径的光纤引起的损耗可能比内在接头损耗自身大10倍。 怎么才能降低光纤熔接损耗 1、一条线路上尽量采用同一批...

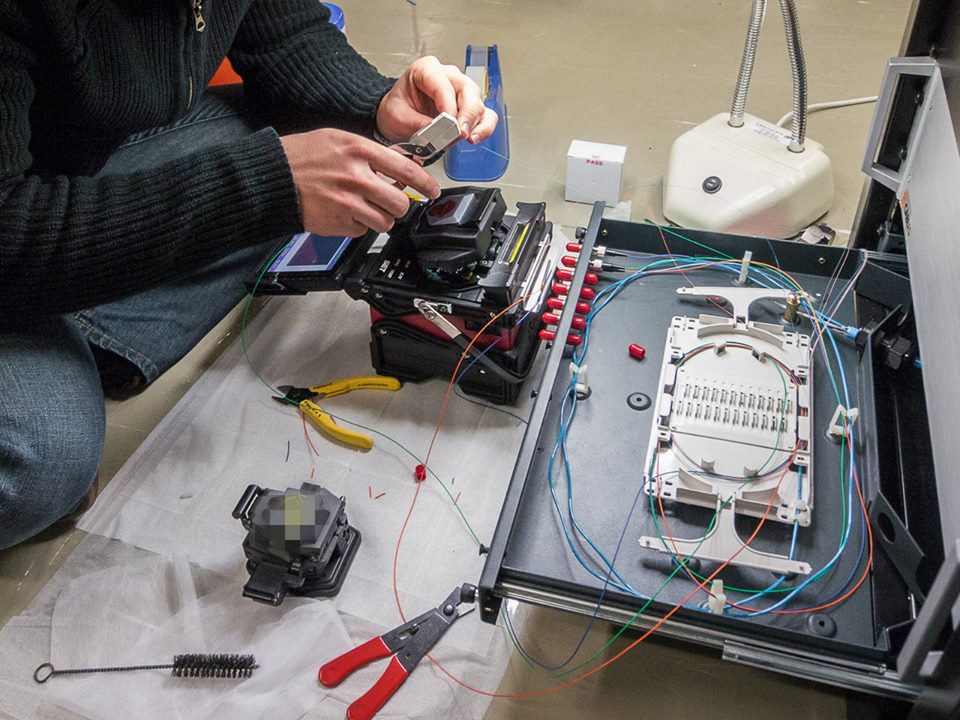

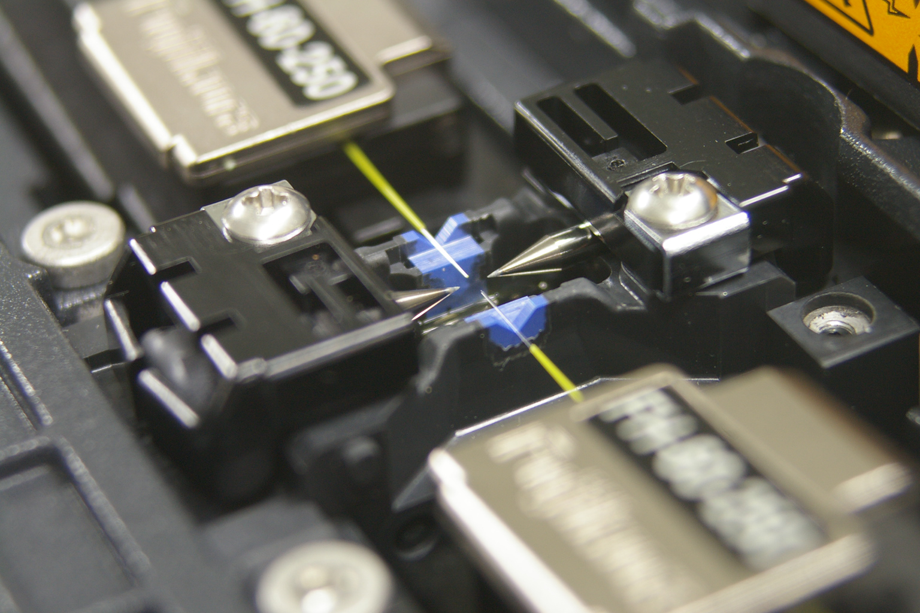

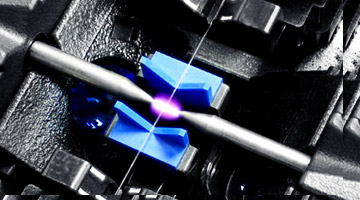

1端面的制备 光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件,端面质量直接影响到熔接质量。 1.1光纤涂面层的剥除 掌握平、稳、快三字剥纤法。"平",即持纤要平。左手拇指和食指捏紧光纤,使之成水平状,所露长度以5cm为它,余纤在无名指、小拇指之间自然打弯,以增加力度,防止打滑。"稳",即剥纤钳要握得稳。"快",即剥纤要快,剥纤钳应与光纤垂直,上方向内倾斜一定角度,然后用钳口轻轻卡住光纤,右手随之用力,顺光纤轴向平推出去,整个过程要自然流畅,一气呵成。 1.2裸纤的清洁 裸纤的清洁应按下面的两步操作。 1)观察光纤剥除部分的涂覆层是否全部剥除,若有残留应重剥。如有极少量不易剥除的涂覆层,可用棉球沾适量酒精,边浸渍,边逐步擦除。 2)将棉花撕成层面平整的扇形小块,沾少许酒精(以两指相捏无溢出为宜),折成"V"形,夹住已剥覆的光纤,顺光纤轴向擦拭,力争一次成功,一块棉花使用2——3次后要及时更换,每次要使用棉花的不同部位和层面,这样既可提高棉花利...
1.光纤特点 光纤传输具有传输频带宽、通信容量大、损耗低、不受电磁干扰、光缆直径小、重量轻、原材料来源丰富等优点,因而正成为新的传输媒介。 2.损耗因素 影响光纤熔接损耗的因素较多,大体可分为光纤本征因素和非本征因素两类。 本征因素 光纤本征因素是指光纤自身因素,主要有四点。 (1)光纤模场直径不一致; (2)两根光纤芯径失配; (3)纤芯截面不圆; (4)纤芯与包层同心度不佳。 其中光纤模场直径不一致影响最大,按CCITT(国际电报电话咨询委员会)建议,单模光纤的容限标准如下: 模场直径:(9~10μm)±10%,即容限约±1μm; 包层直径:125±3μm; 模场同心度误差≤6%,包层不圆度≤2%。 非本征因素 影响光纤接续损耗的非本征因素即接续技术。 (1)轴心错位:单模光纤纤芯很细,两根对接光纤轴心错位会影响接续损耗。当错位1.2μm时,接续损耗达0.5dB。 (2)轴心倾斜:当光纤断面倾斜1°时,约产生0.6dB的接续损耗,如果要求接续损耗≤0.1dB,则单模光纤的倾角应为≤...
