过去几年时间,得益于低成本和现有局域网的 性,我们见证了10/100M以太网和快速以太网的迅速应用。然而,网络宽带仍然限制了用户用网时的数据传输速度。在此情况下,对于高速率通信中日益增长的网络需求,千兆以太网(1000M)成为了增加网络带宽的最佳解决方案。
千兆以太网基础知识
千兆以太网(GbE 或1G)是以太网标准的倒数第二次演变。在计算机网络中,它是由IEEE802.3-2008标准定义的一个描述各种以每秒千兆位速率(每秒1,000,000,000 bits)传输以太网帧的术语。它于1999年开始使用,由于运行速度相当快,逐步取代了有线局域网中的快速以太网。
不同的千兆以太网标准解决方案

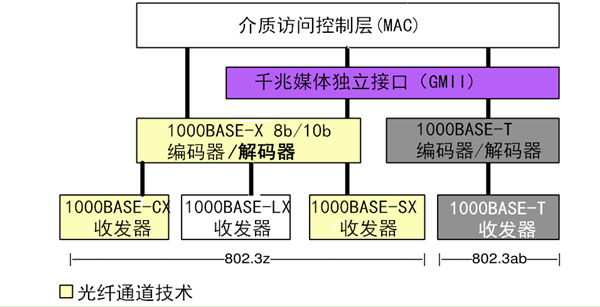

千兆以太网标准定义了一个千兆媒体独立接口(称为GMII)到以太网介质访问控制层、管理、中继器操作、拓扑规格和四个物理层信号系统:1000BASE-SX(短波光纤)、1000BASE-LX(长波光纤)、1000BASE-CX(短程铜缆)、1000BASE-T(传输介质为四对CAT5非屏蔽双绞线,最长传输距离达100m). 即千兆以太网可以在三种介质中运行:光纤跳线(单模光纤SMF或多模光纤MMF)、屏蔽平衡铜芯电缆和CAT5 UTP网线。下图展示了千兆以太网相关的各种技术关系。
SMF&MMF千兆以太网解决方案
1000BASE-SX在多模光纤(MMF)上运行,采用短波激光器,它支持的最远距离是550m。
1000BASE-LX在单模光纤(SMF)上运行时可达到的传输距离最长为5km。它也可在多模光纤上(MMF)上运行,此时最长距离为550m。
屏蔽平衡铜芯线缆千兆以太网解决方案
1000BASE-CX是千兆以太网连接的初始标准,传输介质为平衡屏蔽双绞线,最远距离可达25m。实际操作中,1000BASE-T已经取代了铜芯线缆。
CAT5 UTP千兆以太网解决方案
1000BASE-T通过四对CAT5非屏蔽双绞线(UTP)传输信号。每一个1000BASE-T网络分段可以达到最远距离为100m。它可以通过CAT5 UTP 提供1000Mbps的传输速率(快速以太网的10倍)。例如,思科模块SFP-GE-T,使用RJ45接口,通过CAT5 UTP网线可以实现100m的最远传输距离。
总结
1000BASE-T是一种许客户在现有的网络基础设施上配置千兆以太网来改善网络性能好方法。需要昂贵的硬件升级或专业技术就可以实现1000Mbps的高速率。
