光纤跳线(Optical Fiber Patch Cable),也就是接入光模块的光纤接头,是光纤的末端装置。光纤跳线用来做从设备到光纤布线链路的跳接线,有较厚的保护层,一般用在光端机和终端盒之间的连接。
光纤跳线(又称光纤连接器),也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。SFP模块接LC光纤连接器,而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明:
①LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)
②SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)
③ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)
④FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
⑤MTP型光纤跳线:MTP表示多芯端接推入式连接器,MTP跳线芯数多,体积小,最常用的有12芯和24芯。应用于在布线过程中需要高密度集成光纤线路环境中。

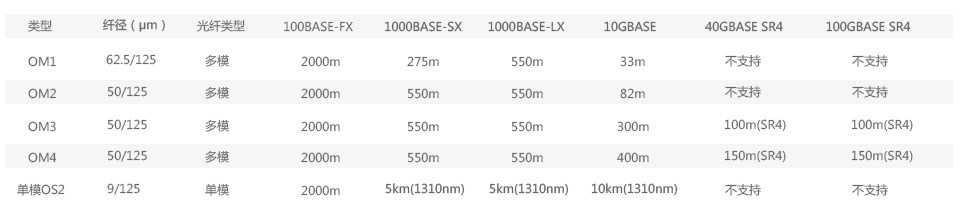

光纤跳线如何正确选择呢?如图
